Как устроен компьютер?


Рассмотрим устройство компьютера на примере самой распространенной компьютерной системы — персонального компьютера. Персональным компьютером (ПК) называют сравнительно недорогой универсальный микрокомпьютер, рассчитанный на одного пользователя. Персональные компьютеры обычно проектируются на основе принципа открытой архитектуры.

Принцип открытой архитектуры заключается в следующем:

  • Регламентируются и стандартизируются только описание принципа действия компьютера и его конфигурация (определенная совокупность аппаратных средств и соединений между ними). Таким образом, компьютер можно собирать из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами-изготовителями.
  • Компьютер легко расширяется и модернизируется за счёт наличия внутренних расширительных гнёзд, в которые пользователь может вставлять разнообразные устройства, удовлетворяющие заданному стандарту, и тем самым устанавливать конфигурацию своей машины в соответствии со своими личными предпочтениями.

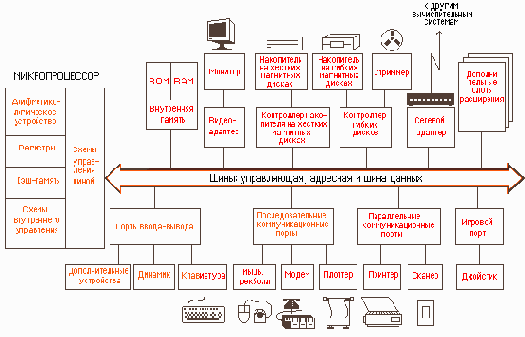

  • Упрощённая блок-схема, отражающая основные функциональные компоненты компьютерной системы в их взаимосвязи, изображена на рисунке 2.26.


    Рис. 2.26. Общая структура персонального компьютера с подсоединенными периферийными устройствами

    Для того, чтобы соединить друг с другом различные устройства компьютера, они должны иметь одинаковый интерфейс

    (англ. interface от inter — между, и face — лицо).

    Интерфейс — это средство сопряжения двух устройств, в котором все физические и логические параметры согласуются между собой.

    Если интерфейс является общепринятым, например, утверждённым на уровне международных соглашений, то он называется стандартным.

    Каждый из функциональных элементов (память, монитор или другое устройство) связан с шиной определённого типа — адресной, управляющей или шиной данных.

    Для согласования интерфейсов периферийные устройства подключаются к шине не напрямую, а через свои контроллеры

    (адаптеры) и порты примерно по такой схеме:

    Устройство <=> Контролер или адаптер <=> Порт <=> Шина
